技術要求
一、總則
1、本要求提出的是大低限度的技術要求，供貨方應提供符合技術要求和工業標準的優質產品。
2、如果供貨方沒有以書面形式對本要求的條文提出異議，則表明供貨方認同提供的產品技術指標均能滿足要求。
3、本要求未盡事宜，由雙方協商確定。
二、規格參數
1. 名稱
集成噴霧主機 參考型號KEFOO-8-10DY 1臺
2. 基本參數
KEFOO-8-10DY 4KW 標配380V，50Hz，功率：4KW 進出水口DN50 額定耗水量：6T/h，工作壓力8-10公斤，過濾器流量：15T/h 過濾器精度：5um ， 電機防護等X：IP55，要求進水口≥0.1Mpa 降噪機組 噪音≤40分貝，免維護機組，本地實現手/自動控制（雙時間控控制），戶外防雨降噪噴塑機箱，機箱尺寸：900*650*1350mm、系統配備漏電保護，缺水保護，過載保護，短路保護，缺水延時停機保護。
三、供貨明細
|
物質名稱 |
規格及參考型號 |
參數 |
單位 |
數量 |
備注 |
|
閘閥 |
z11-16c DN80 |
|
只 |
1 |
|
|
噴嘴 |
|
集成燈桿噴霧終端，噴霧量：0.2L/min，材質：銅合金材質,內置精密1微米不銹鋼絲網過濾，霧化方式：導流式 |
套 |
15 |
每個集成終端20套噴嘴 |
|
霧化噴嘴 |
KEF00-95015B |
射程3-5米，1L/min |
只 |
35 |
|
|
自動旋轉噴嘴 |
KEF00-PQ6504 |
射程16米，2.5T/h，0.4Mpa |
把 |
2 |
射程15-19米 |
|
閥門（設備專用） |
DN50 |
|
只 |
1 |
|
|
集成電控 自動定時+頻率 |
|
|
臺 |
1 |
與主機集成 |
|
電磁閥 |
DN32 |
|
只 |
1 |
|
噴霧降塵設計方案

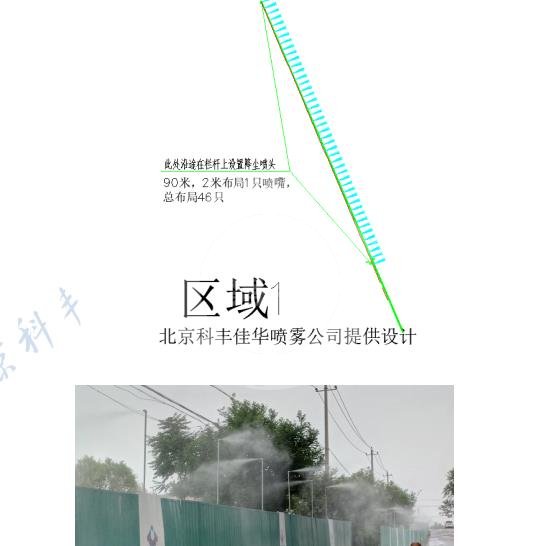

布局概述：區域1采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，橫向噴射布局，無風情況下覆蓋約3-5米，90米長 2米布局個噴嘴總布局46只噴嘴，單只霧化噴嘴1L/min，總流量46L/min（2.76T/h） 主管道固定于墻體上高處，每個噴點做50厘米高立柱，噴嘴橫向噴射。
布局概述：區域2采用10公斤壓力霧化，布局KEFOO-95015B規格霧化噴嘴，垂直向下噴射布局，形成霧簾，20米長 1.5米布局個噴嘴總布局14只噴嘴，單只霧化噴嘴1L/min，總流量14L/min（0.84T/h）

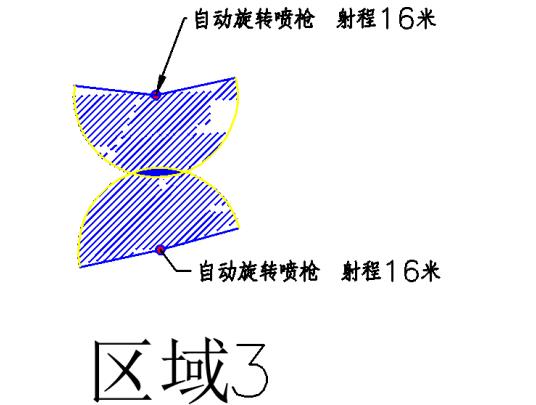

布局概述：區域3采用10公斤壓力霧化，布局KEFOO-PQ6504規格自動旋轉掃描噴槍，射程半徑16米，單只噴點2.5T/h，2個點總流量5T/h，工作壓力穩壓0.4Mpa 現場直接提供。
布局概述：區域4采用10公斤壓力霧化，單個路燈桿高度約7米，燈桿間距24米，總長度約280米單個路燈桿布局馬總13根路燈桿，單根路燈桿不20只霧化噴嘴，單只噴嘴流量設計0.15L/min，單個路燈流量3L/min，總流量39L/min（2.34T/h）
整體布局：
區域一、二、四公用一臺集成噴霧主機，主機規格：WN-8-10DY 功率4KW 耗水量6T/h
|
主機型號：WN-8-10DY |
品牌：霧鳥 |
|
進水口：DN50 |
額定耗水量：6T/h |
|
出水口：DN50 |
泵站壓力：8-10 公斤 |
|
過濾器精度：50um |
控制：手動、自動(定時+頻率)、遙控 |
|
過濾器流量：15T/h |
保護：缺水保護、過載保護、漏電保護 |
|
主機噪音：≤40分貝 靜音 |
電機防護等X:IP55 |
|
電壓：380V 50Hz |
泵站功率：4KW |
|
外形尺寸：900*550*1400mm |
推薦水泥基座：1500*1000*200mm |
區域三不需要主機，配備集成控制裝置、手動+自動（定時和頻率）
|
序號 |
名稱 |
參數 |
數量 |
備件 |
備注/品牌 |
|
共用 |
集成噴霧主機 |
KFOO-8-10DY |
1臺 |
|
品牌商：
霧鳥 |
區
域
一 |
霧化噴嘴 |
KEFOO-95015B |
46套 |
4 |
|
噴霧主管 |
DN25 |
126米 |
|
|
噴霧立管 |
DN15 |
30米 |
|
|
DN25轉DN15三通 |
|
46個 |
|
|
DN25彎頭 |
|
10個 |
|
|
DN25絲堵 |
|
1個 |
|
|
DN25活結 |
|
10個 |
|
|
DN15彎頭 |
|
50個 |
|
|
液體生料帶 |
|
30瓶 |
|
|
墻體固定架 |
|
30套 |
|
區
域
二 |
霧化噴嘴 |
KEFOO-95015B |
14只 |
6 |
|
PE25管 |
耐壓1.6Mpa |
300米 |
|
|
PE25-1/2絲扣三通 |
|
15只 |
|
|
PE25堵帽 |
|
1只 |
|
|
PE25彎頭 |
|
10只 |
|
|
PE25外絲活結 |
|
1個 |
|
|
PE25活結 |
|
3個 |
|
|
PE25閥門 |
|
1個 |
|
區
域
三
|
自動轉轉噴槍 |
KEFOO-PQ6504 |
2個 |
|
|
PE32管 |
|
250米 |
|
|
PE32三通 |
|
2個 |
|
|
PE32彎頭 |
|
10個 |
|
|
PE32-DN25外絲直接 |
|
2個 |
|
|
PE32閥門 |
|
1個 |
|
|
PE32外絲活接頭 |
|
4個 |
|
|
集成電控 |
（自動定時+頻率) |
1個 |
|
|
DN25電磁閥 |
|
1個 |
|
區
域
四 |
集成燈桿噴霧終端 |
|
13套 |
|
|
噴霧主管道PE32管 |
|
350米 |
|
|
PE32-1/2絲扣三通 |
|
13個 |
|
|
PE32彎頭 |
|
10個 |
|
|
PE32直接 |
|
10個 |
|
|
PE32三通 |
|
4個 |
|
|
PE32外絲活結 |
|
1個 |
|
|
|
安裝附件 |
|
1批 |
|
|
|
綜合運輸及保險 |
|
1項 |
|
|
|
材料費合計 |
|
|
|
|
|
|
安裝調試費 |
安裝不含土建 管路挖溝復原甲方協調自行解決
路燈桿之間，過路管路需要挖溝填埋 |
1項 |
|
|
|
|
差旅、食宿費 |
|
1項 |
|
|
|
|
總計 |
|
|
|
|
|
備注：以上報價不含稅金。系統質保一年。 |
施工準備階段及周期
1、核對設計文件：根據現場狀況，制定相關設計方，并根據現場實際提出優化建議。
2、根據我公司施工時相關設備的需求，被施工的單位應做好提前準備，例如：進出證、土建、水電到位等，因客戶方導致而耽擱工期的由客戶方自己承擔。
水：要求自來水，末端加裝閥門，，距離主機位置1米范圍內
電：380V，4KW,5×2.5科標，末端配備32A閘箱，距離主機位置1米范圍內
3、施工
